〜 コンプレッサ台数制御盤 〜

ミワエコノシステム

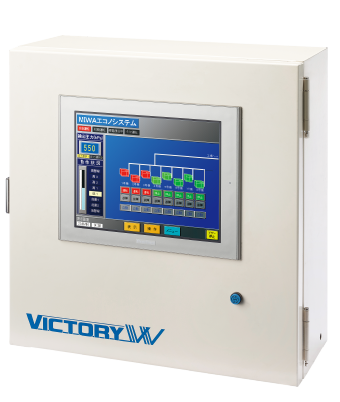

MEW-H タイプ先進機能のハイパフォーマンスタイプ

主な装備

  • コンプレッサ運転台数制御
  • 併給エア圧力制御
  • 併給圧力高位/低位設定
  • ローテーション運転
  • コンプレッサ個別の特性に合わせたグループ分別を行い、
    起動順序、停止順序を自由な組み合わせにて設定可能
  • ウィークリー型スケジュールタイマ
  • 補機の制御運転
  • 第2、第3アンロード
  • 故障一括警報出力
  • 停電自動復旧装置(瞬停検出付)
  • データ収集(圧力記録・運転記録・故障履歴)
  • 遠隔監視・遠隔操作(ライセンス付属)

オプション

  • インバータコンプレッサへの
    直接回転数制御可能
  • 運転日報・月報帳票作成
    (別売帳票自動作成ソフトが必要です)
  • 運転電力収集(別売電力計測ユニットが必要です)
  • 省配線システム

※その他特殊仕様・風量制御の製作可

製品仕様 MIWAエコノシステムビクトリーII Hタイプ

MEW-H4MEW-H6MEW-H8
構造鋼板製室内型防塵構造壁掛式または自立式
塗装色日塗工 K22-90B(2.5Y-9/1相当)半ツヤ
寸法壁掛式
幅600mm×高さ1000mm×奥行250mm
自立式
幅600mm×高さ1650mm×奥行350mm
概略質量壁掛式60kg/自立式125kg
制御対象
(インバータ磯含)
(9台以上も対応します)
コンプレッサ
4台
コンプレッサ
6台
コンプレッサ
8台
集合補機2台
制御内容台数制御・圧力制御
グループ切替制御・グループ起動停止順序設定
補機連動制御・長時間運転機切替制御
スケジュールタイマー運転、停電自動復旧機能
タッチパネル(カラー液晶)壁掛式:12インチ/自立式:7.5インチ
容量調整アンロードロック(0%ロック)方式
データ記録運転状況・制御ログ・故障履歴・帳票データ記録、
メンテナンスサイクル時間設定
遠隔監視・遠隔操作LAN通信による外部PCからの遠隔監視・遠隔操作
その他監視機能コンプレッサおよび外部機器故障入力
電源50Hz/60Hz 三相200V(±10%)
インターフェースLANポート・SDカードスロット

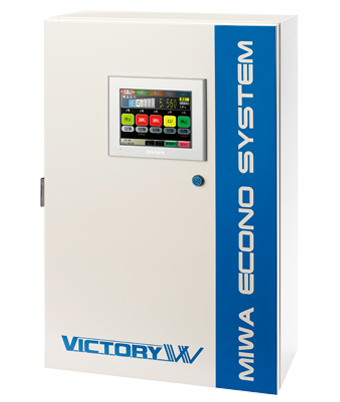

MEW-S タイプ高性能なスタンダードタイプ

主な装備

  • コンプレッサ運転台数制御
  • ローテーション運転
  • 供給エア圧力制御
  • 供給圧力高位/低位設定
  • 大/中/小容量機切替運転
  • ウィークリー型スケジュールタイマ
  • データ収集(圧力装置・運転記録・故障履歴)
  • 故障一括警報出力
  • 停電自動復旧装置(瞬停検出付)

※その他補機制御など追加可能

製品仕様 MIWAエコノシステムビクトリーII Sタイプ

MEW-S5MEW-S6MEW-S7MEW-S8
構造鋼板製室内型防塵構造壁掛式
塗装色日塗工 K22-90B(2.5Y-9/1相当)半ツヤ
寸法幅  400mm
高さ600mm
奥行200mm
幅600mm×高さ800mm×奥行250mm
概略質量20kg42kg
制御対象コンプレッサ
5台
コンプレッサ
6台
コンプレッサ
7台
コンプレッサ
8台
制御内容台数制御・圧力制御
大・中・小負荷率判定切替制御
スケジュールタイマー運転
停電自動復旧機能・長時間運転機切替
タッチパネルカラー液晶5.7インチ
容量調整アンロードロック(0%ロック)方式
データ記録運転状況・制御ログ・故障履歴・メンテナンスサイクル時間設定
遠隔監視・遠隔操作システム遠隔運転入力端子付き
電源50Hz/60Hz 三相200V(±10%)
インターフェースUSBメモリースロット

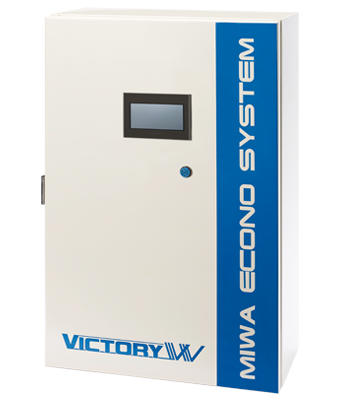

MEW-SS タイプベーシックタイプ

主な装備

  • 2〜4台用ベーシックタイプ
  • 供給エア圧力制御
  • アンロードロック方式

製品仕様 MIWAエコノシステムビクトリーII SSタイプ

MEW-SS2MEW-SS3MEW-SS4
構造鋼板製室内型防塵構造壁掛式
塗装色日塗工 K22-90B(2.5Y-9/1相当)半ツヤ
寸法幅400mm×高さ600mm×奥行200mmm
概略質量20kg
制御対象コンプレッサ
2台
コンプレッサ
3台
コンプレッサ
4台
制御内容台数制御・圧力制御
タッチパネルモノクロ液晶3.5インチ
容量調整アンロードロック(0%ロック)方式
電源50Hz/60Hz 三相200V(±10%)
